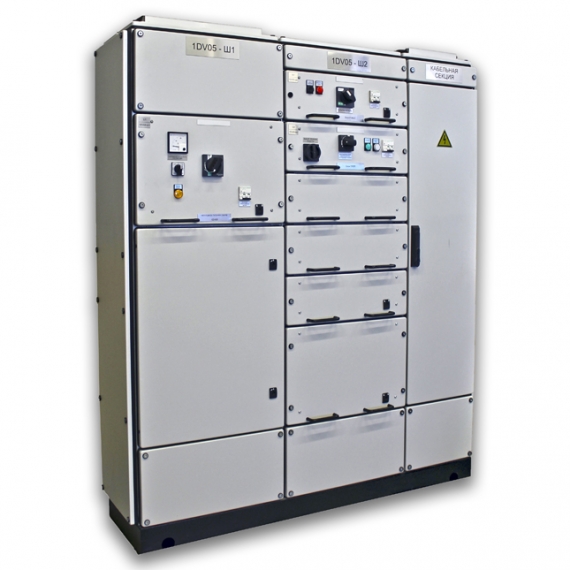

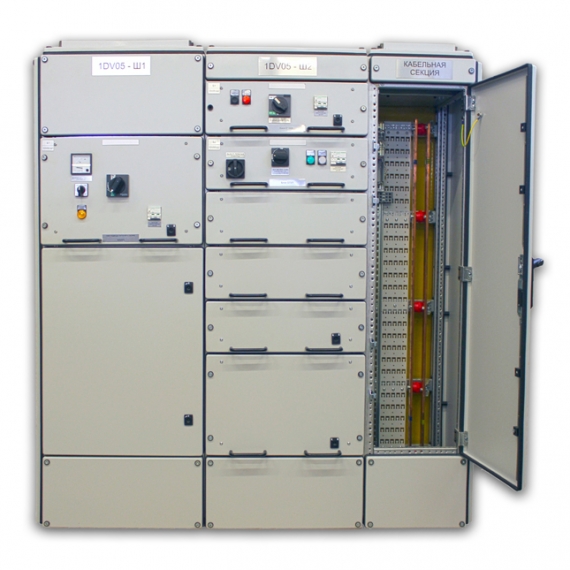

Низковольтное комплектное устройство КРАУ-Т

Главные распределительные щиты

Эта серия применяется для:

  • главных распределительных щитов электроэнергии;
  • питания и управления электроприводами запорной и регулирующей арматуры;
  • работы электродвигателей механизмов (привода заслонок, вентиляторы, насосы, увлажнительные установки и т.п.).

Конструкция

Особенности

Каркас:
сборный, из перфорированного оцинкованного стального профиля.
Вид обслуживания:
одностороннее / двустороннее.
Шкафы:
полный комплект электрооборудования и аппаратуры, устройств управления, защиты и автоматики.
Блоки:
выдвижной с механической блокировкой. Глубина — 40 см — для удобства применения НКУ в небольших помещениях.
Степень секционирования:
ЗD и выше.




Дополнительные возможности:

  • съём и замена блока на работающем щите;
  • высокая динамическая стойкость сборных и распределительных шин;
  • удобство внешнего подключения силовой цепи и цепей управления;
  • тестирование щита при пусконаладочных работах без подачи напряжения на исполнительные механизмы;
  • установка аппаратуры различных отечественных и импортных производителей: Schneider Electric, Siemens, ABB, LS, Hyundai.

Технические характеристики

Номинальное рабочее напряжение главной цепи, В ~380; ~400 (50Гц)
Номинальный ток сборных шин, А (действующее значение тока КЗ) до 6300 (КЗ до 70 кА)
Виды климатических исполнений УХЛ4
Степень защиты внешней оболочки шкафа по ГОСТ 14254 IP31, IP41, IP54
Формы секционирования 3-4
Система заземления TN-C, TN-S
Конструктивные исполнения:
высота 1835, 2025, 2215, 2405 мм
ширина шкафа 630, 820, 1010,1200 мм
ширина кабельного отсека 309, 499, 689 мм
глубина 440, 630, 820, 1010, 1200 мм
*Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

Харьягинское СРП

Total, Франция


Сроки:
12 месяцев вместо 18 месяцев


Задача:
Изготовление комплектов оборудования распределительных щитов 0,4кВ на ток 4000А.

Подробнее
