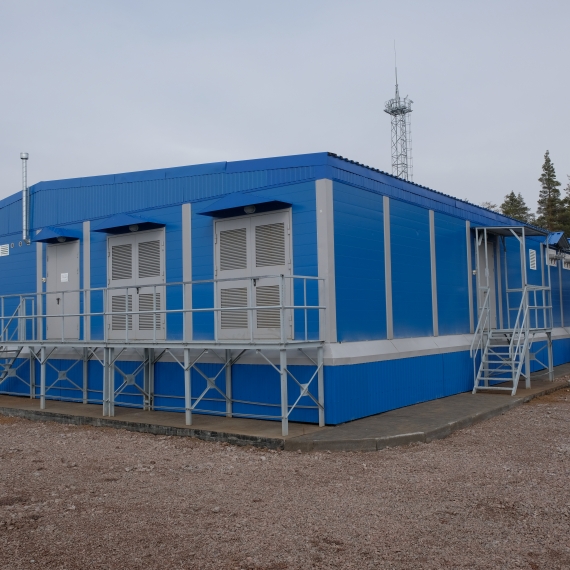

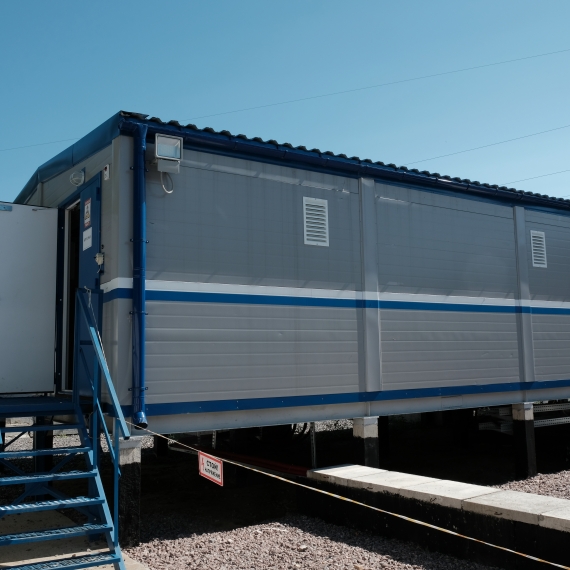

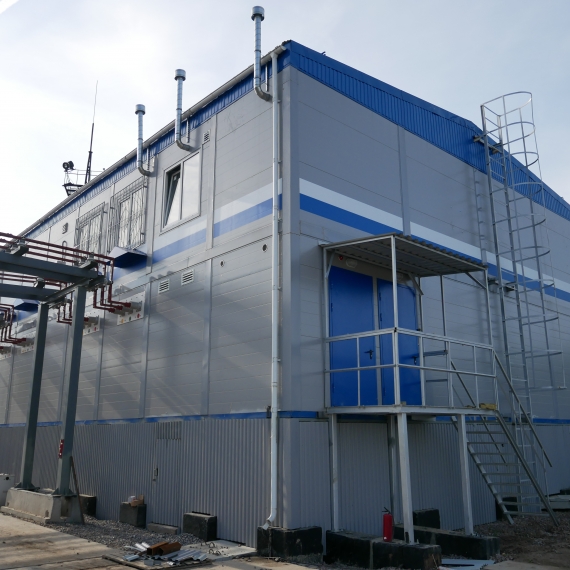

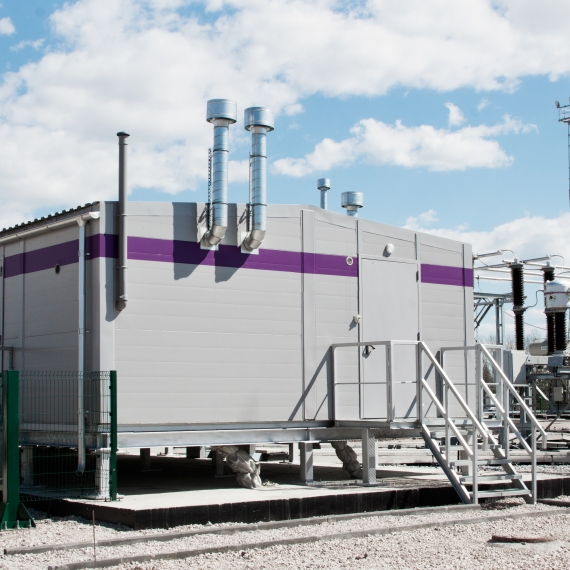

Блочно-модульные здания

Блочно-модульные здания

Блочно-модельные здания предназначены для:

  • размещения распределительного оборудования среднего (6, 10 и 35 кВ),
  • размещения распределительного оборудования низкого напряжения (0,4 кВ),
  • размещения общеподстанционного оборудования и инженерных систем.

По назначению делятся на следующие типы:

  • здания закрытых распределительных устройств ЗРУ-6(10)кВ, 35кВ;
  • здания комплектных трансформаторных подстанций;
  • здания общеподстанционных пунктов управления ОПУ;
  • здания прочих назначений.

Конструкция

Особенности



Состоит из модулей.
Каркас модуля:
несущие металлоконструкции с антикоррозионной обработкой.Стены, крыша и внутренние перегородки: промышленные сэндвич-панели с базальтовым или пенополистирольным утеплителем.
Размер модуля:
стандартные транспортные габариты с учётом стыковки модульного здания КРУ-35 с модульным зданием 6 (10) кВ КРУ К-594 с тремя коридорами обслуживания.
Доставка:
собранный вид / отедельные блоки.
Рабочая температура:
от +60°C до -60°C.
Инженерные системы:
рабочее и аварийное освещение, отопление и вентиляция с электронной системой регулирования параметров температуры, кондиционирование воздуха, охранная и пожарная сигнализации.
Ряды зажимов:
на стенках шкафа.

Дополнительные возможности:

  • поставка трансформаторных подстанций в модульном железобетонном корпусе различных видов: блочные комплектные трансформаторные подстанции (БКТП), 1БКТП, 2БКТП, комплектные трансформаторные подстанции (КТП), блочные распределительные трансформаторные подстанции (БРТП);
  • блочные комплектные трансформаторные подстанции (БКТП) комплектуются со следующим электротехническим оборудованием: КРУ 6(10)кВ по типу КСО-207, РУ 0,4кВ, щитами собственных нужд (ЩСН), шкафами учета, щитом бесперебойного питания (ЩИБП), силовыми трансформаторами, охранно-пожарной сигнализацией.

Преимущества:



  • расчётный срок службы блок-модуля — не менее 15 лет;
  • поставка дополнена ростверком заводского изготовления;
  • монтирование блок-модуля осуществляется с ориентированием на конкретное место эксплуатации;
  • использования модульных конструкций значительно сокращает время изготовления и монтажа на объекте.



Технические характеристики

Район по весу снегового покрова до VIII включительно по СП 20.13330.2011
Район по давлению ветра до VII включительно по СП 20.13330.2011
Сейсмостойкость до 9 баллов включительно по шкале MSK-64
Степень огнестойкости II по положениям технического регламента о требованиях пожарной безопасности №123-ФЗ
*Возможно изготовление здания под индивидуальные требования проекта.

Реализованные промышленные проекты

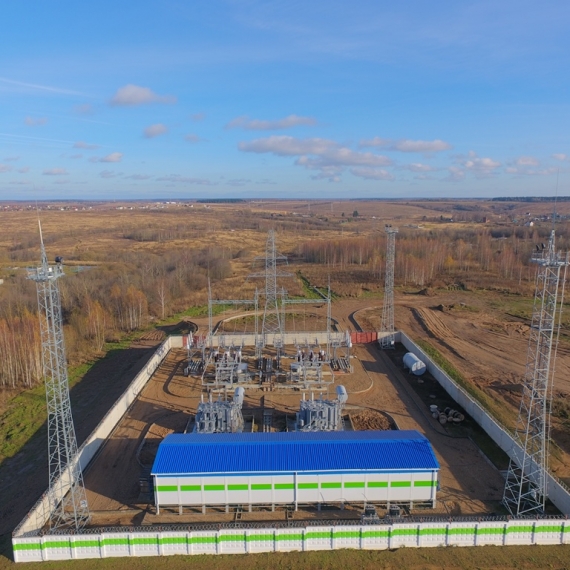

Подстанция 110/10 кВ «Куземкино»

Филиал Кингисеппских электрических сетей ПАО Ленэнерго


Сроки:
1 месяц


Задача:
Подстанция для технологического присоединения энергопринимающих устройств ПАО Газпром.

Подробнее

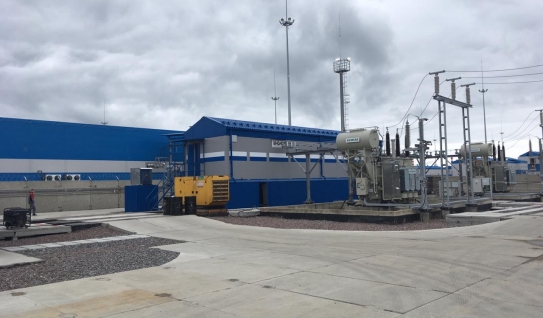

Подстанция 110/10 кВ «Магистральная»

ПАО МРСК «Северо-Запада»


Сроки:
7 месяцев вместо 1 года


Задача:
Комплексное строительство одной из 4-х подстанций для питания новой федеральной трассы М11 Москва-Санкт-Петербург.

Подробнее

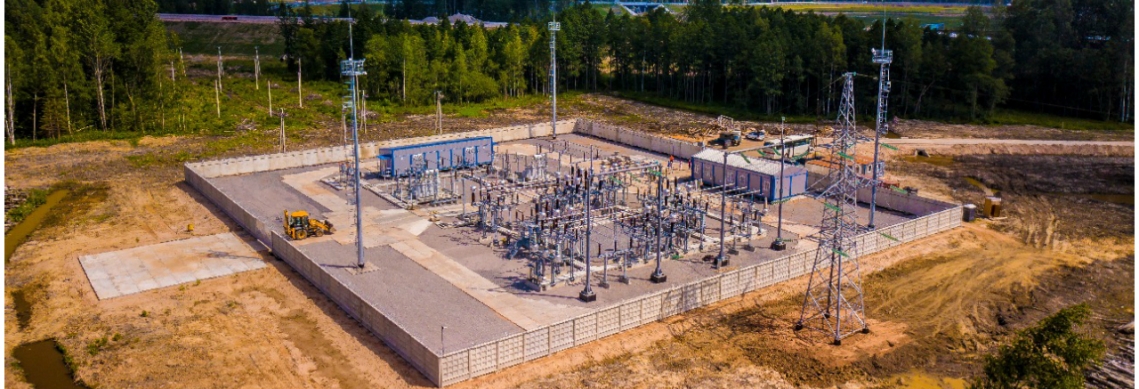

Подстанция 110/10 кВ «Высоцкая»

СПГ Криогаз-Высоцк (Новатэк)


Сроки:
6 месяцев вместо 1 года


Задача:
Формирование рабочей документации, согласование проектных решений со всеми участниками проекта и производство оборудования для подстанции.

Подробнее

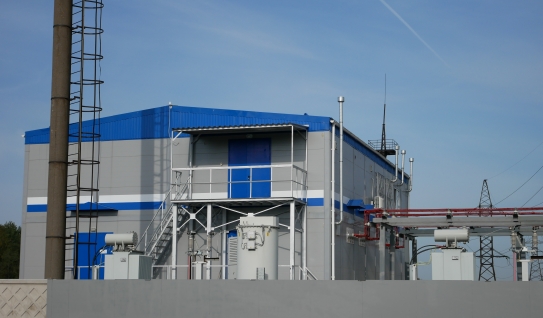

Подстанция 110/10 кВ №347

ПАО «Ленэнерго»


Сроки:
3 месяца вместо полугода


Задача:
Полная реконструкция подстанции 110/10 кВ №347 с заменой распределительного устройства.

Подробнее

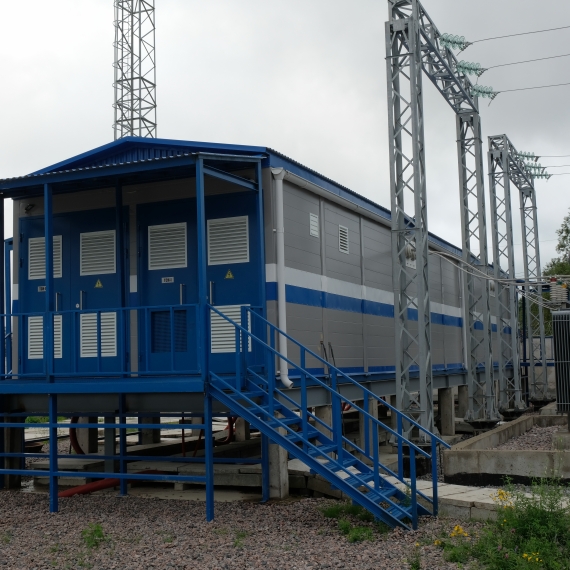

Подстанция 110/10 №180 «Корнеевская»

ПАО «Ленэнерго»


Сроки:
4 месяца вместо 1 года


Задача:
Срочная замена сгоревшего распределительного устройства АО «Атэк» без отключения потребителей.

Подробнее
