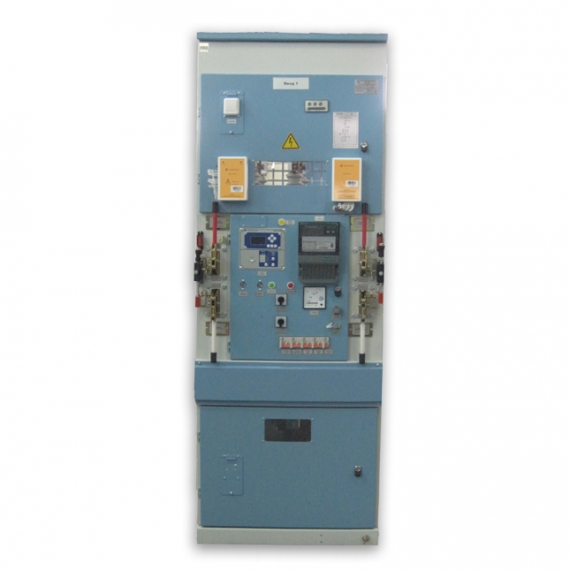

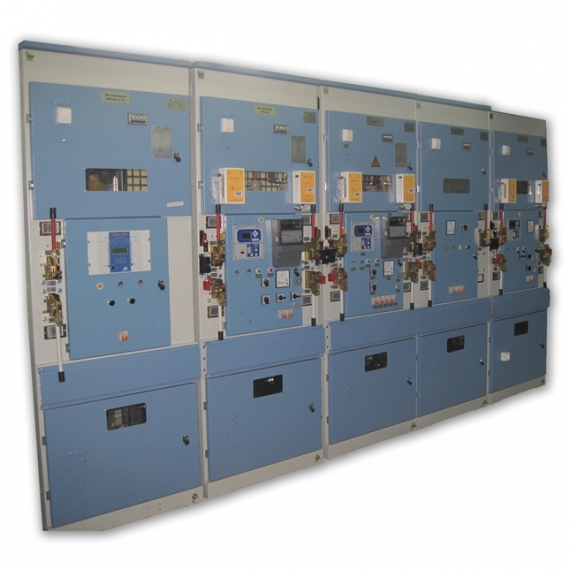

Комплектные распределительные высоковольтные устройства серии КСО-207

Оборудование среднего напряжения 6,10, 35 кВ

Данная серия применяется:

  • для приёма и распределения электрической энергии переменного трёхфазного тока;
  • в качестве распределительных устройств высокого напряжения ТП-10/0,4 мощностью от 100 до 2500 кВА.

КСО-207 является усовершенствованной моделью хорошо зарекомендовавшей себя 200-й серии камер КСО (285, 285М, 298).

Конструкция

Особенности

Каркас:
листовые профили, защищённые от коррозии лакокрасочными, полимерными и гальваническими покрытиями, оцинкованный металл финской фирмы Ruukki..
Вакуумные выключатели:
тип BB / TEL-10-20/630-1000, производство «РК Таврида Электрик».
Блоки микропроцессорных релейных защит:
Sepam производства Schneider Electric, «Сириус» производства «Радиус Автоматика»,
«БМРЗ» производства ЗАО «Механотроника»,
SPAC производства ABB, Symap производства Stucke Electronics.
Рабочая температура:
от -45 до +40 °С.




Дополнительные возможности:

  • камеры оснащены смотровыми окнами;
  • элементы релейной защиты монтируются на передней панели камеры;
  • реализация индивидуального комплекта КСО;
  • реализация различных систем построения камер;
  • использование дуговой защиты.



Преимущества:

  • для удобства эксплуатации приводы управления разъединителями расположены на боковых фасадных стойках;
  • уменьшенные габариты камеры для удобства использования в небольших помещениях;
  • для снижения сроков и стоимости строительно-монтажных работ камеры КСО устанавливаются в утепленных блок-модулях;
  • заводская гарантия на КСО-207 — 5 лет.

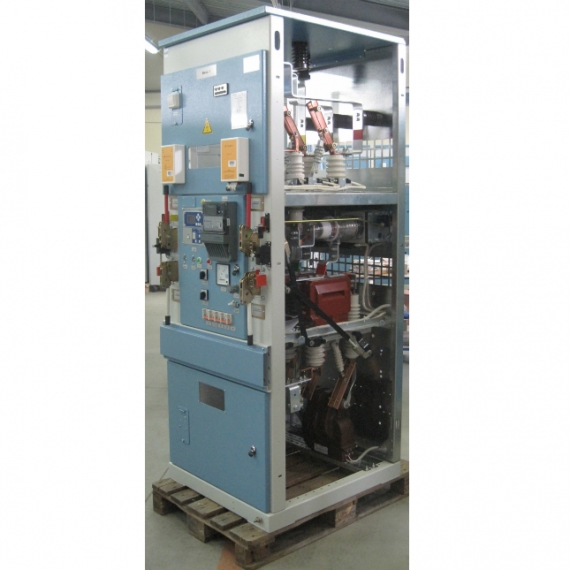

Конфигурация:

  • отсек сборных шин с разъединителем;
  • отсек вакуумного выключателя и трансформаторов тока;
  • отсек кабельного разъединителя.



Особенности:

  • разделение отсеков для полноценной дуговой защиты от коротких замыканий;
  • использование цифровых устройств «Дуга» (ЗАО «Механотроника») и «ОВОД» (ЗАО «ПРОЭЛ»).





При возникновении электродуговых коротких замыканий применяются устройства защиты, работающие:

  • с помощью клапанов разгрузки;
  • с применением фототиристорных датчиков;
  • с применением волоконно-оптических датчиков.

Технические характеристики

Номинальное напряжение 6, 10 кВ
Наибольшее рабочее напряжение 7, 2; 12 кВ
Номинальная частота 50 Гц
Номинальный ток главных цепей, А IP31, IP41, IP54
Конструктивные исполнения 630 / 1000 А
Ток термической стойкости 20 кА
Время протекания тока термической стойкости заземлений 1 с
Время протекания тока термической стойкости главных цепей 3 с
Предельный ток динамической стойкости (1/3с) 51 кА
Уровень изоляции по ГОСТ 1516.1-76 нормальная
Вид изоляции воздушная
Климатическое исполнение по ГОСТ 15150-69 УЗ
Степень защиты шкафа по ГОСТ 14254-80 (со стороны фасада) IP 00 (IP 20)
Габаритные размеры (длина х высота х ширина) 900 х 2200 х 800 мм
Масса ≤400 кг
*Возможно изготовление под индивидуальные требования проекта.
