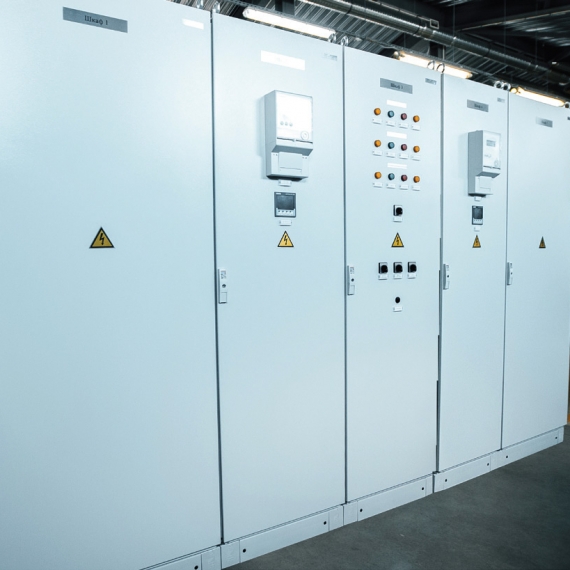

Щиты собственных нужд

Щиты собственных нужд и постоянного тока

Щиты собственных нужд применяются:

для приема и распределения электроэнергии на электрических подстанциях.

Конструкция

Особенности

Каркас:

Вид обслуживания:

одностороннее / двустороннее.

Шкафы:

отсек сборных шин, отсек аппаратов и отсек с кабельными присоединениями.

Дополнительные возможности:

установка аппаратуры российского или импортного производства (Schneider Electric, Siemens, ABB);
организация совместной работы со средствами автоматизации в составе АСУ ТП;

высокая динамическая стойкость сборных и распределительных шин;
удобство внешнего подключения силовой цепи и цепей управления;
высокая степень заводской готовности;
минимальный объем монтажных работ.

Технические характеристики

Номинальное рабочее напряжение главной цепи, В	~380; ~400 (50Гц)
Номинальный ток сборных шин, А (действующее значение тока КЗ)	до 4000 (КЗ до 70 кА)
Виды климатических исполнений	УЗ, УХЛЗ
Степень защиты внешней оболочки шкафа по ГОСТ 14254	IP31, IP41, IP54
Формы секционирования	1-4
Система заземления	TN-C, TN-S, TN-S-C, IT
Конструктивные исполнения:
высота	2000, 2200 мм
ширина шкафа	600, 800, 1000 мм
ширина кабельного отсека	300, 400 мм
глубина	600, 800, 1000 мм
цоколь	100, 200 мм

*Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

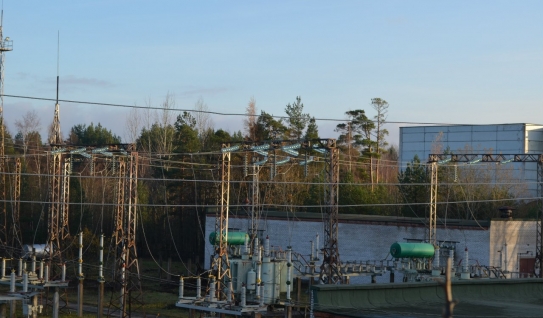

Высоковольтная электрическая ПС 220/110/10кВ Тютчево

ООО «Титан Инжиниринг» приняло участие в строительстве ПС 220/110/10 кВ Тютчево (Н.Пушкино) 2АТх250МВА с заходами ВЛ 110 кВ Тютчево-Пушкино и Тютчево-Гранит».

Подробнее

Подстанция 110/10 кВ «Магистральная»

ПАО МРСК «Северо-Запада»

Сроки:
7 месяцев вместо 1 года

Задача:
Комплексное строительство одной из 4-х подстанций для питания новой федеральной трассы М11 Москва-Санкт-Петербург.

Подробнее

Подстанция 110/10 кВ «Высоцкая»

СПГ Криогаз-Высоцк (Новатэк)

Сроки:
6 месяцев вместо 1 года

Задача:
Формирование рабочей документации, согласование проектных решений со всеми участниками проекта и производство оборудования для подстанции.

Подробнее
