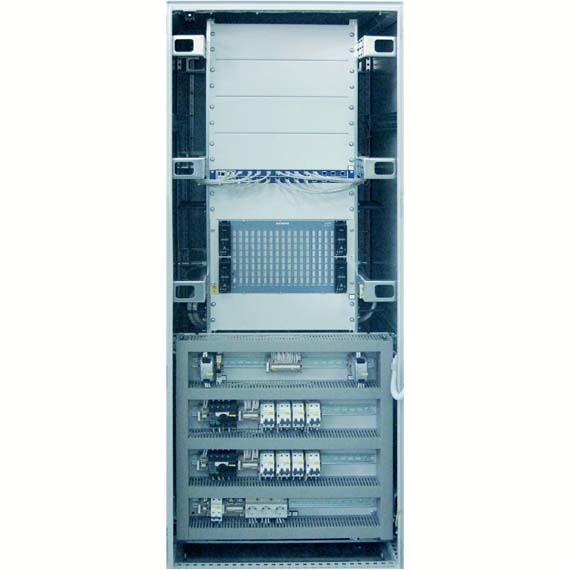

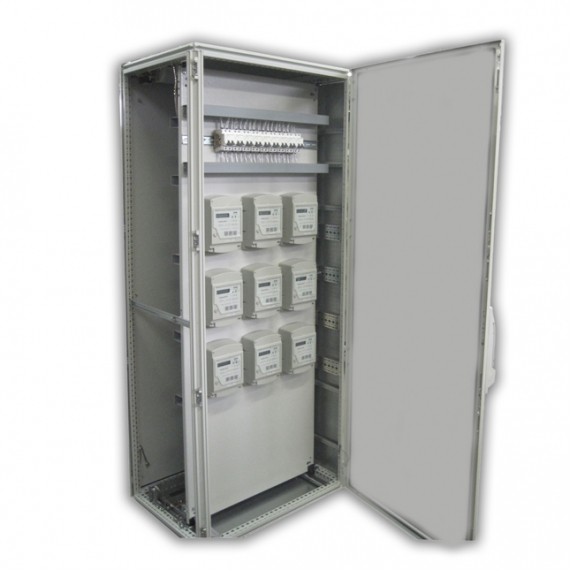

Шкафы автоматизированной системы управления и телемеханики ШЭАТМ

Оборудование АСУ и телемеханики

Эта серия применяется для:

  • обмена данными с подсистемами и центрами управления верхнего уровня;
  • сбора данных о процессах в режиме реального времени;
  • телеуправление / управление коммутационными устройствами через блокировки;
  • визуализации данных процесса через индивидуально разработанные интерфейсы;
  • архивирования измеряемых и счетно-импульсных величин;
  • анализа осциллограмм повреждений;
  • решения автоматизированных задач.

Шкаф серии ШЭАТМ могут использоваться в качестве:

  • центрального устройства управления подстанцией;
  • информационный источник или коммутационный процессор;
  • независимый блок, выполняющий заданные функции;
  • локальное или удаленное периферийное устройство.

Конструкция

Особенности

Каркас:
металлоконструкция импортных производителей — Rittal, Tekpan, Siemens и т.д.
Передняя дверь:
глухая / обзорная.
Подвод кабелей:
снизу, через днище шкафа / сверху, через щеточный буртик.
Установка устройства:
монтажная плата / 19-дюймовые направляющие / приборные полки.
Система охлаждения:
потолочные вентиляторы / холодильная установка.


Схема построения АСУ

Верхний уровень схемы:

  • построен на базе технологии «клиент-сервер»,
  • работает в режиме горячего резервирования для увеличения надёжности,
  • применяется приемник GPS для синхронизации всех элементов уровня,
  • автоматизированное рабочее место (АРМ) оснащается принтером для распечатки событий, отчётов, ведомостей и т.п.

Средний уровень схемы:

  • осуществляет вторичную обработку и распределение информации за счет высокопроизводительных серверов,



  • передает информацию с устройств нижнего уровня на базовые компьютеры,
  • отображает, регистрирует и передает данные на высшие уровни управления,
  • работает при необходимости в режиме горячего резервирования.




Нижний уровень схемы:

  • собирает и осуществляет первичную обработку сигналов,
  • реализует управление,
  • образуется терминалами релейной защиты и коммуникационными шкафами.



Технические характеристики

Номинальное напряжение целей питания постоянного тока 220В
Номинальное напряжение целей освещения переменного тока 220В, 50 Гц
Номинальное напряжение изоляции ≥ 2000В
Условия окружающей среды в части электромагнитной совместимости класс А
Степень защиты до IP54
Стандартные габаритные размеры* (ширина х высота х глубина) 800 х 2000 х 600 мм
Климатическое исполнение УХЛ 4
*Возможно изготовление под индивидуальные требования проекта.
