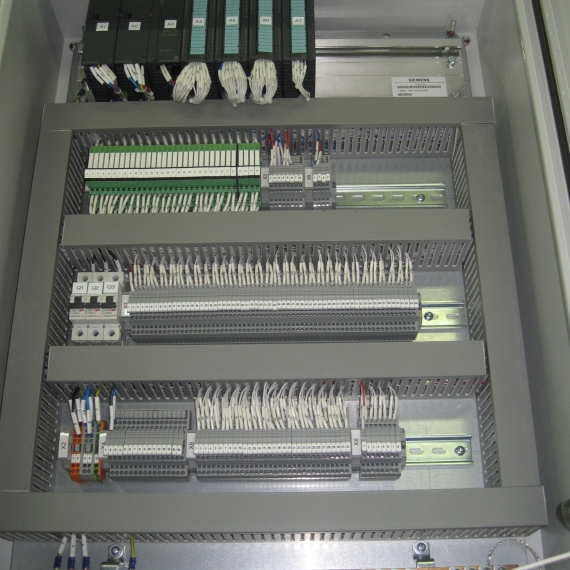

Шкафы автоматизированной системы управления технологическими процессами

Оборудование АСУ и телемеханики

Эта серия применяется для:

обеспечения автоматического управления технологическими процессами на основе программируемых логических контроллеров.

Шкафы ориентированы на построение систем автоматизации:

складского хозяйства;
конвейерных систем;
элеваторов и эскалаторов;
систем транспортировки материалов;
смешивающих установок;
опреснительных установок;
установок по очистке сточных вод;
станций распределения электроэнергии;
регулирования температуры в помещениях;
нагревательных и охладительных установок;
управления распределением энергии;
противопожарных систем;
установок кондиционирования воздуха;
осветительных установок;
насосных станций;
установок обеспечения безопасности и защиты доступа.

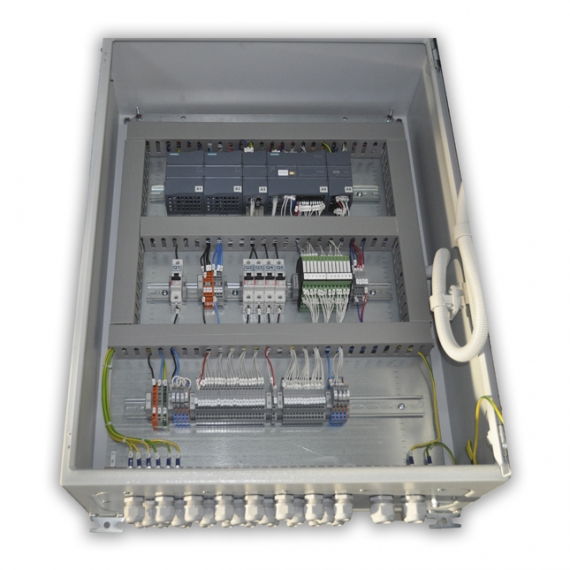

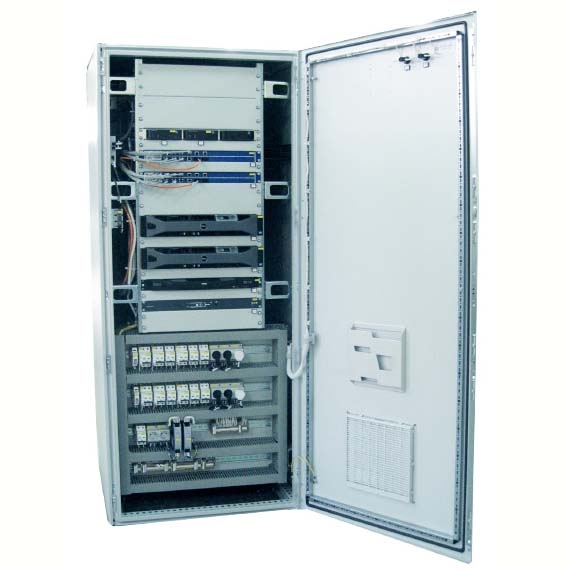

Конструкция

Особенности

Конфигурация:

навесной или напольный вариант

Подвод кабелей:

снизу, через днище шкафа / сверху, через щеточный буртик.

Одновременное обслуживание:

до 320 дискретных и 64 аналоговых входов, а также 256 дискретных и 24 аналоговых выхода.

Рабочая температура:

от 0°С до +55°С. В тяжелых промышленных условиях — от -25°С до +60°С.

Дополнительные возможности:

использование в среде с содержанием агрессивных примесей;
построение систем распределенного ввода-вывода;
широкие коммуникационные способности: простое включение в различные сетевые структуры, поддержка информационных технологий;
высокая вычислительная мощность, комплексный набор команд, способность работать в локальных и глобальных вычислительных сетях;
возможность работать в распределенных системах.

Возможности подключения:

до 32 шкафов ввода-вывода;
до 16384 дискретных каналов ввода-вывода;
до 1024 аналоговых каналов ввода-вывода.

Коммуникационные возможности:

подключаются к сетям PROFIBUS, PROFINET / Industrial Ethernet;
используются последовательные каналы связи (RS232, RS485) для PtP-соединений;
поддерживают протоколы Modbus RTU, Modbus TCP, IEC 60870-5-101, IEC 60870-5-104, МЭК61850;
поддержка других протоколов доступна по запросу.

Реализованные промышленные проекты

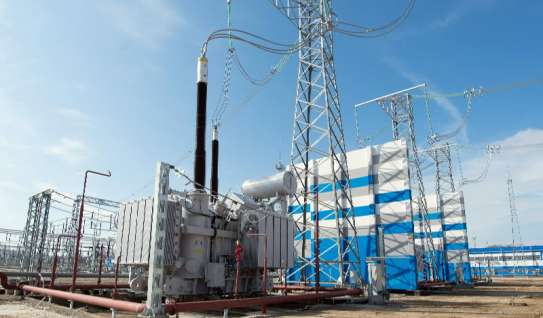

Подстанция 750 кВ «Белозерская»

МЭС Центра, филиал ОАО «ФСК ЕЭС»

Сроки:
2 месяца вместо 4 месяцев

Задача:
Изготовление оборудования релейной защиты и автоматизированной системы управления линий 220 кВ.

Подробнее

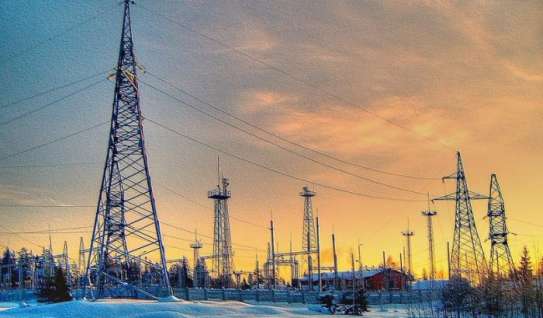

Подстанции 110/35/10 кВ «Камбарка», «Щучанская», «Марадыково»

Федеральное управление по безопасному хранению и уничтожению химического оружия

Сроки:
В течение 2-3 месяцев вместо 4-5

Подробнее

Подстанция 35 кВ №18 "Красный треугольник"

Подробнее

Подстанция 110 кВ №375 "Первомайская"

Подробнее

ГТЭС Подстанция 110/6 кВ "Каменная"

Подробнее

ГТЭС Усть-Тегусского месторождения

Подробнее

Подстанция 220/110/6 кВ "Новая"

Подробнее

Подстанция 110/35/10 кВ "Щучанская"

Подробнее
