Шкафы релейной защиты и автоматики для транформаторных подстанций ШЭРЗ

Оборудование РЗА

Эта серия применяется для:

  • комплексной защиты оборудования трансформаторных станций и подстанций;
  • автоматизации и управления коммутационными аппаратами;
  • локальной и общестанционной противоаварийной автоматики.

Серия ШЭРЗ обеспечивает защиту и автоматизацию следующим видам присоединений:

  • воздушные и кабельные линии напряжением до 750кВ;
  • сборные шины и ошиновки подстанций напряжением до 750кВ;
  • двухобмоточные, трехобмоточные трансформаторы и автотрансформаторы с высшим напряжением до 750кВ;
  • генераторы и двигатели.

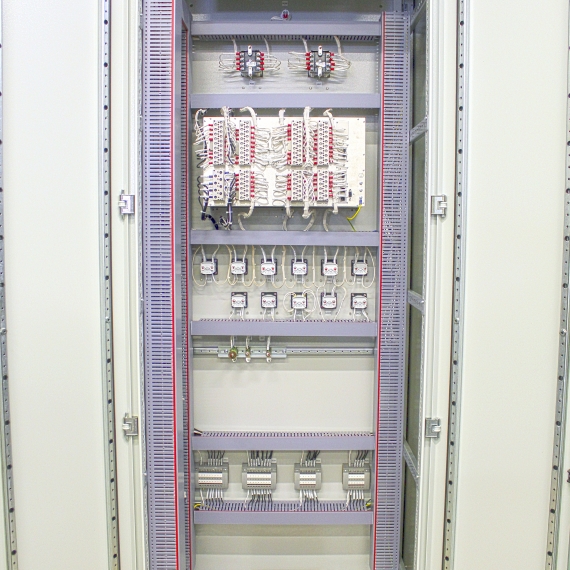

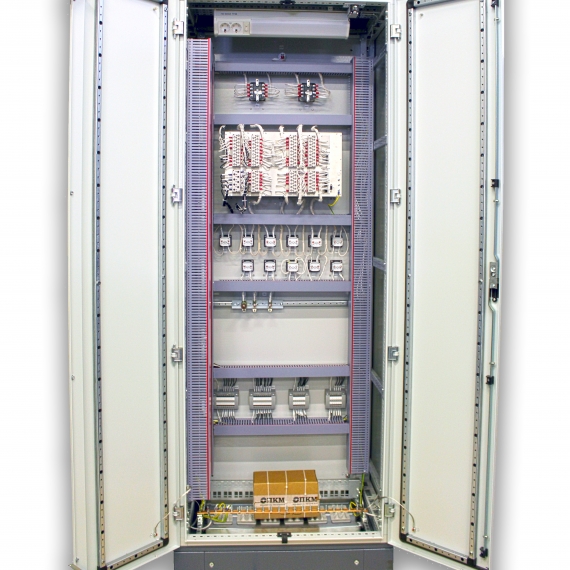

Конструкция

Особенности

Каркас:
металлоконструкция импортных и отечественных производителей — Rittal, Tekpan, Siemens, DKC и других.
Обслуживание:
одностороннее / двустороннее.
Передняя дверь:
глухая / обзорная.
Задняя дверь:
двустворчатая / одностворчатая.
Подвод кабелей:
снизу, через днище шкафа / сверху, через щеточный буртик.
Ряды зажимов:
на стенках шкафа.

Конструкция шкафов состоит из модулей:

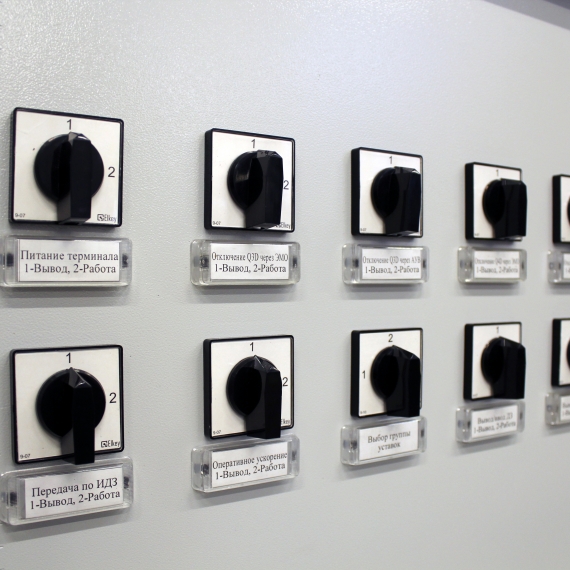

  • с ключами управления;

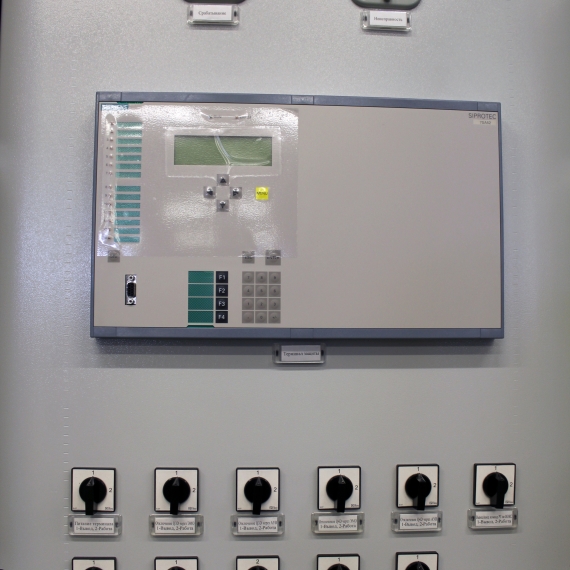

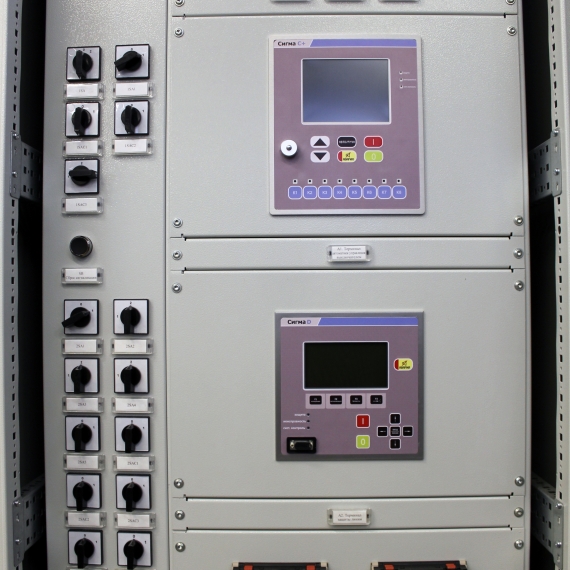

  • с микропроцессорными терминалами;
  • с элементами сигнализации.



Данная конструкция обеспечивает:

  • удобство и безопасность обслуживания;
  • легкость установки и подключения внешних соединений;
  • исключение возможности взаимного влияния устройств;
  • доступ к контактным соединениям;
  • удобство ремонта и замены изношенных деталей аппаратов;
  • возможность доработки и замены каждого модуля по отдельности.

Технические характеристики

Номинальное напряжение целей питания постоянного тока 220В
Номинальное напряжение целей освещения переменного тока 220В, 50 Гц
Номинальное напряжение изоляции ≥ 2000В
Условия окружающей среды в части электромагнитной совместимости класс А
Степень защиты до IP54
Стандартные габаритные размеры* (ширина х высота х глубина) 800 х 2000 х 600 мм
Номинальное напряжение целей питания постоянного тока 220В
Номинальное напряжение целей освещения переменного тока 220В, 50 Гц
*Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

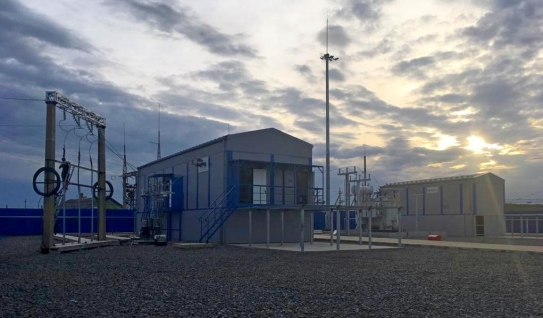

Подстанция 110/10 кВ «Магистральная»

ПАО МРСК «Северо-Запада»


Сроки:
7 месяцев вместо 1 года


Задача:
Комплексное строительство одной из 4-х подстанций для питания новой федеральной трассы М11 Москва-Санкт-Петербург.

Подробнее
Подстанция 110/10 кВ «Высоцкая»

СПГ Криогаз-Высоцк (Новатэк)


Сроки:
6 месяцев вместо 1 года


Задача:
Формирование рабочей документации, согласование проектных решений со всеми участниками проекта и производство оборудования для подстанции.

Подробнее
Подстанция 110/10 №180 «Корнеевская»

ПАО «Ленэнерго»


Сроки:
4 месяца вместо 1 года


Задача:
Срочная замена сгоревшего распределительного устройства АО «Атэк» без отключения потребителей.

Подробнее

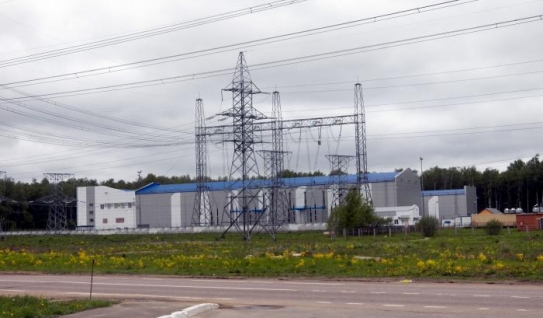

Подстанция 750 кВ «Белозерская»

МЭС Центра, филиал ОАО «ФСК ЕЭС»


Сроки:
2 месяца вместо 4 месяцев


Задача:
Изготовление оборудования релейной защиты и автоматизированной системы управления линий 220 кВ.

Подробнее
