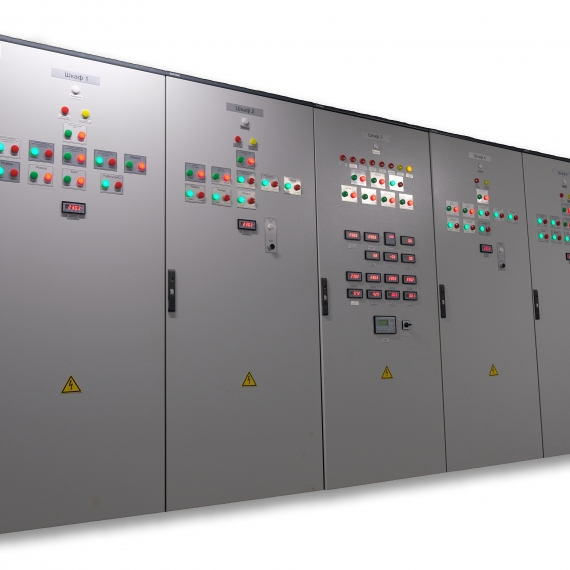

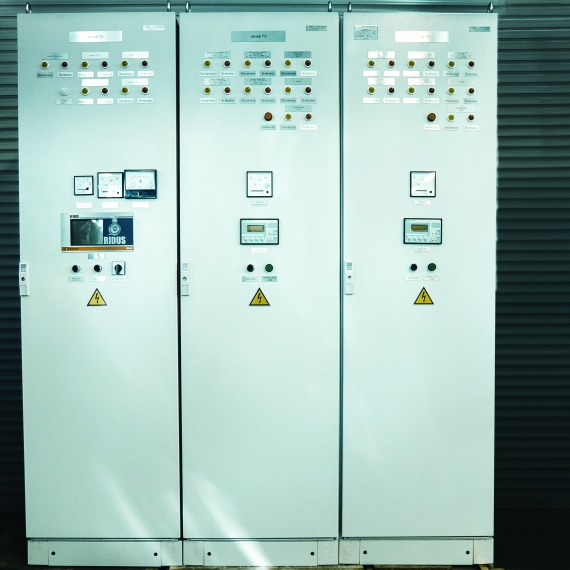

Щиты постоянного тока

Щиты собственных нужд и постоянного тока

Щиты постоянного тока применяются:

для приема и распределения электроэнергии на электрических подстанциях;
в отраслях промышленности первой категории и особой группы первой категории по «Правилам устройства электроустановок» (ПУЭ);
в системах электроснабжения собственных нужд на атомных электростанциях (АЭС);
в системах аварийного электроснабжения АЭС;
на электростанциях, в энергосистемах промышленных, нефтедобывающих и газодобывающих предприятий для электроснабжения собственных нужд;
в энергоустановках энергосистем предприятий промышленности, транспорта и сельского хозяйства.

Конструкция

Особенности

Каркас:

Вид обслуживания:

одностороннее / двустороннее.

Дополнительные возможности:

предоставление вводных, переходных щитов, щитов секционирования, отходящих линий и кабельной сборки;

предоставление комплекта с зарядно-выпрямительными устройствами, аккумуляторными батареями / выдвижными выключателями;
внесение корректировок в габариты и электрические параметры шкафов в зависимости от задач.

Технические характеристики

Номинальное рабочее напряжение главной цепи, В	220, 110 постоянного тока
Номинальный ток сборных шин, А	до 1000
Виды климатических исполнений	УЗ, УХЛЗ
Степень защиты внешней оболочки шкафа по ГОСТ 14254	IP31, IP41, IP54
Конструктивные исполнения:
ширина шкафа	600, 800, 1000 мм
ширина кабельного отсека	300, 400 мм
глубина	600, 800, 1000 мм
цоколь	100, 200 мм
высота	2000, 2200 мм

*Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

Высоковольтная электрическая ПС 220/110/10кВ Тютчево

ООО «Титан Инжиниринг» приняло участие в строительстве ПС 220/110/10 кВ Тютчево (Н.Пушкино) 2АТх250МВА с заходами ВЛ 110 кВ Тютчево-Пушкино и Тютчево-Гранит».

Подробнее

Подстанция 110/10 кВ «Высоцкая»

СПГ Криогаз-Высоцк (Новатэк)

Сроки:
6 месяцев вместо 1 года

Задача:
Формирование рабочей документации, согласование проектных решений со всеми участниками проекта и производство оборудования для подстанции.

Подробнее

Подстанция 110/10 №180 «Корнеевская»

ПАО «Ленэнерго»

Сроки:
4 месяца вместо 1 года

Задача:
Срочная замена сгоревшего распределительного устройства АО «Атэк» без отключения потребителей.

Подробнее

Подстанция 110/10 кВ «Моглино»

Подробнее

Подстанция 110/6 кВ №19 «Краснопутиловская»

Подробнее

Подстанция № 318 "Возрождение"

Подробнее

Еще проекты
