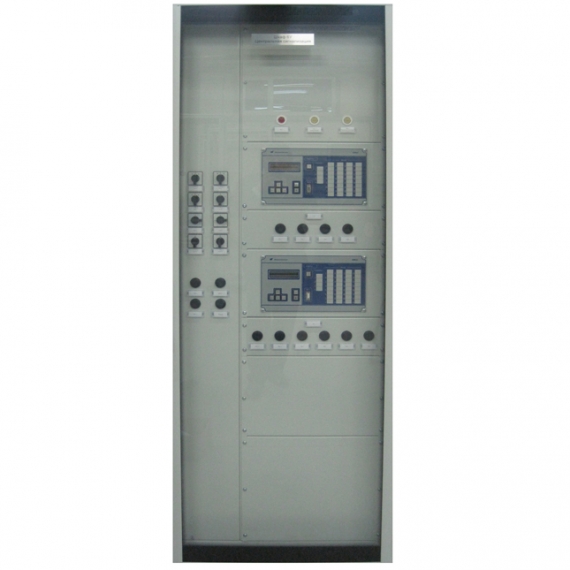

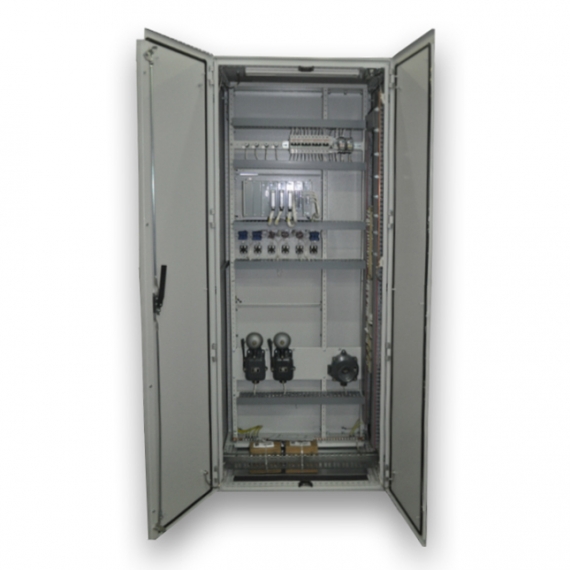

Шкафы центральной сигнализации ШЭЦС

Оборудование РЗА

Эта серия применяется для:

сбора и обработки сигналов от микропроцессорных терминалов РЗА;
фиксации времени появления и снятия сигналов;
формирования аварийных и предупредительных сигналов о неисправностях;
оперативного отображения информации о состоянии объекта.

Шкафы серии ШЭЦС могут использоваться в качестве:

панелей управления подстанцией;
устройств сбора и передачи информации;
панелей аварийной и предупредительной сигнализаций.

Конструкция

Особенности

Каркас:

металлоконструкция импортных производителей — Rittal, Tekpan, Siemens и т.д.

Обслуживание: одностороннее / двустороннее.

Передняя дверь:

глухая / обзорная.

Задняя дверь: двустворчатая / одностворчатая.

Подвод кабелей:

снизу, через днище шкафа / сверху, через щеточный буртик.

Комплекты сигнализаций:

один /два в зависимости от типоисполнения.

Установка терминалов центральной сигнализации:

передняя дверь шкафа / поворотная рама.

Подключение устройств: с помощью зажимов.

Дополнительные возможности:

оборудование шкафа мнемосхемой подстанции любого цвета из палитры Oracle (Ral). Материалы на выбор — износостойкая самоклеящаяся пленка, пластик, фотошильдик.

На панелях управления размещаются:

светодиодные элементы индикации для отображения положения коммутационной аппаратуры на мнемосхеме;
щитовые измерительные аналоговые и цифровые приборы;
элементы управления оборудованием подстанции (переключатели, кнопки);
дополнительно шкафы оборудуются устройствами звукового оповещения.

Нашим партнерам доступны все виды сигнализации:

удобство и безопасность обслуживания;
легкость установки и подключения внешних соединений;
исключение возможности взаимного влияния устройств;
доступ к контактным соединениям;
удобство ремонта и замены изношенных деталей аппаратов;
возможность доработки и замены каждого модуля по отдельности.

Технические характеристики

Номинальное напряжение целей питания постоянного тока	220В
Номинальное напряжение целей освещения переменного тока	220В, 50 Гц
Номинальное напряжение изоляции	≥ 2000В
Условия окружающей среды в части электромагнитной совместимости	класс А
Степень защиты	до IP54
Стандартные габаритные размеры* (ширина х высота х глубина)	800 х 2000 х 600 мм
Климатическое исполнение	УХЛ 4

* Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

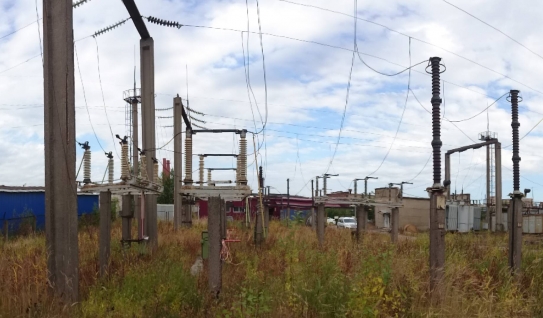

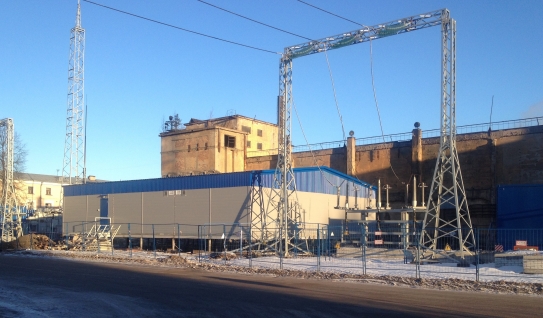

Подстанция 110/10 кВ Нойдорф

«Титан Инжиниринг» выполнил строительно-монтажные работы на ПС Нойдорф. Работы выполнялись в рамках договора с АО «ЛЭСР» (Санкт-Петербург, Стрельна) на объекте ПАО «Ленэнерго».

Подробнее

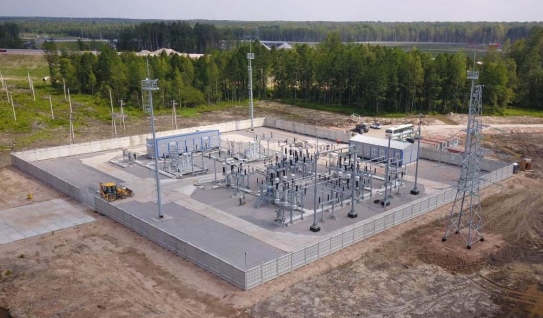

Подстанция 110/10 кВ «Магистральная»

ПАО МРСК «Северо-Запада»

Сроки:
7 месяцев вместо 1 года

Задача:
Комплексное строительство одной из 4-х подстанций для питания новой федеральной трассы М11 Москва-Санкт-Петербург.

Подробнее

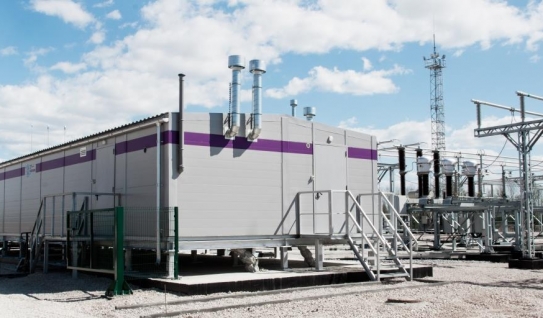

Подстанция 110/10 кВ «Высоцкая»

СПГ Криогаз-Высоцк (Новатэк)

Сроки:
6 месяцев вместо 1 года

Задача:
Формирование рабочей документации, согласование проектных решений со всеми участниками проекта и производство оборудования для подстанции.

Подробнее
