Система температурного мониторинга кабельной линии

Системы мониторинга

Система мониторинга марки ШЭМКЛ предназначена для:

  • непрерывного комплексного управления техническим состоянием длинных кабельных линий;
  • контроля режимов работы линии с помощью оптоволоконных датчиков;
  • контроля изоляции кабеля с использованием высокочастотных датчиков;
  • контроля состояния концевых и соединительных муфт при помощи акустических датчиков;
  • определения возможности увеличения нагрузки на линию;
  • локализации места возникновения дефекта на работающей кабельной линии за счет анализа прямых и отраженных импульсов частичных разрядов (система CDR);
  • анализа емкостных токов утечки и уравнительных токов в экранах кабельной линии;
  • предотвращения возникновения непредсказуемых аварийных режимов;
  • минимизации затрат на эксплуатацию контролируемой кабельной линии.

Три метода контроля кабельных линий:

  • контроль режимов работы по температуре кабельной линии,
  • диагностика состояния и дефектов в изоляции на основе анализа частичных разрядов,
  • мониторинг величин токов в экранах кабельной линии.

Конструкция

Особенности

набор современных протоколов для работы при высоком уровне внешних помех— Modbus RTU/ TCP, IEC 60870-5-101/104, IEC 61850;
функционирование на ОС Windows 7, x32, x64 и выше;
поддержка горячего резервирования серверов;
использование отказоустойчивых накопителей в режиме RAID (зеркало);
объем архивной БД ограничен объемом HDD;
система учета пользователей;
непрерывный контроль состояния оборудования системы;
представление информации в виде наглядных трендов с произвольной настройкой;
формирование отчетов в формате текстового документа;
наличие удаленного клиента;
дружественный интерфейс пользователя.





В состав системы входит программное обеспечение СПО "ТОПАЗ", которое включает в себя:



  • подпрограмму для регистрации первичных сигналов и модуль сбора информации с удаленных приборов диагностики;
  • подпрограмму обработки, визуализации, хранения и архивации информации о техническом состоянии кабельной линии;
  • автоматизированную экспертную программу «ТОПАЗ- Expert», которая анализирует данные со всех приборов и составляет заключение о техническом состоянии линии и дефектах.









Оборудование системы мониторинга ШЭМКЛ с ЧР и КТ располагается в монтажных шкафах трех типов, связанных оптоволоконными линиями.

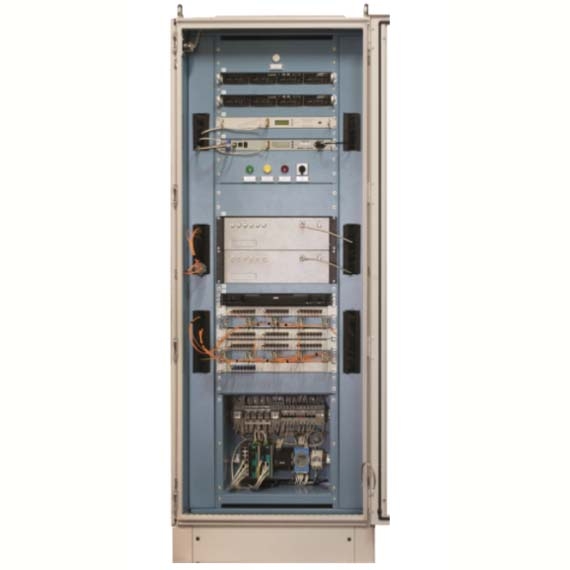

Универсальный центральный шкаф системы мониторинга кабельных линий "ШЭМКЛ/1"







Особенности:

  • промышленный компьютер с программным обеспечением, владеющий несколькими методами мониторинга и диагностики состояния кабельной линии;
  • сетевые средства связи с автоматизированной системой управления (АСУ ТП).



Дополнительные возможности:

  • оснащение приборами систем ASTRO, CDR и ADM.

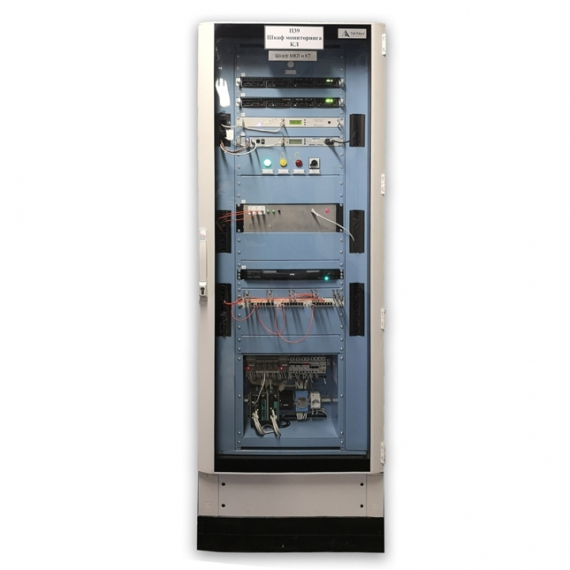

Локальный измерительный шкаф системы мониторинга "ШЭМКЛ/2"

Функция:

  • передача информации, собранной промежуточными «ШЭМКЛ/3» в «ШЭМКЛ/1».

Особенности:

  • расположение в начале / в конце контролируемой кабельной линии;
  • система контроля частичных разрядов и токов в экранах;
  • измерительные приборы диагностики ASTRO, CDR и ADM;
  • система диагностики дефектов в изоляции кабельной линии для контроля температуры соединительных и концевых муфт: приборы регистрации частичных разрядов и токов в экранах кабелей.

Дополнительные возможности:

  • синхронизация сигналов по оптической линии / с помощью системы GPS (в приборах марки CDR) позволяют обойтись без промежуточных шкафов «ШЭМКЛ/3» и соединительных оптических линий в кабельных линиях небольшой длины.



Промежуточный измерительный шкаф системы мониторинга  "ШЭМКЛ/3"



Функция:

  • контроль соединительных муфт.

Особенности:

  • расположение на кабельной линии;
  • приборы контроля и датчики токов в экране кабеля;
  • шкафы контроля изоляции соединительных муфт объединены в общую систему оптической линией для синхронизации процессов и определения места возникновения дефектов на кабельной линии.

Технические характеристики

Рабочее напряжение контролируемой кабельной линии до 500 кВ
Количество контролируемых кабельных линий 1 и более
Длина кабельной линии до 16 км
Оптический контроль температуры ASTRO
Точность измерения температуры 1 °С
Пространственное разрешение 1 м
Время измерения температуры 5 сек
Регистрация частичных разрядов CDR
Диапазон регистрируемых разрядов 0,1 – 45,0 МГц
Чувствительность канала от 10 пКл
Синхронизация работы в системе GPS, опт
Измерительных каналов в одном приборе 6
Регистрация частичных разрядов ADM
Диапазон регистрируемых разрядов 30 – 300 кГц
Чувствительность канала 50 пКл
Измерительных каналов в одном приборе 9
Регистрация токов в экране кабеля
Диапазон измеряемых токов 50 Гц 1 – 1000А
*Возможно изготовление под индивидуальные требования проекта.

Реализованные промышленные проекты

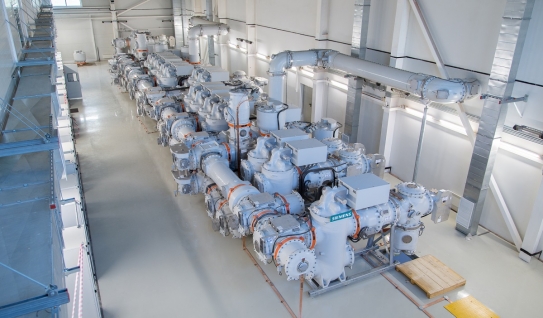

ПС Северная

«Титан Инжиниринг» выполнил работы по поставке Терминалов на ПС Северная в апреле 2019 года.

Подробнее

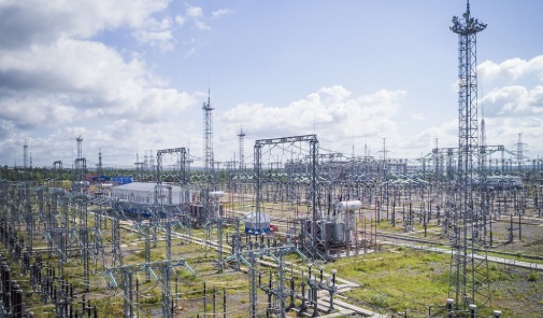

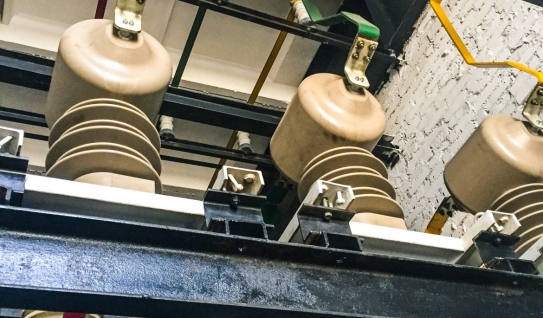

ПС 500 кВ Трубино
